動画マニュアル
1. HomeLinkアプリの準備
機器を利用するには、HomeLinkアプリが必要になります。
デバイスにアプリが入っていない場合は、以下のボタンからアプリのインストールとアカウントの作成をお試しください。
2. 事前確認
本製品を動作させるには、ハブとなる機器が必要です。
eRemoteACやeRemote 5+ / 5などのハブとなる機器をまだセットアップしていない場合、以下ページを参考にセットアップを行ってください。

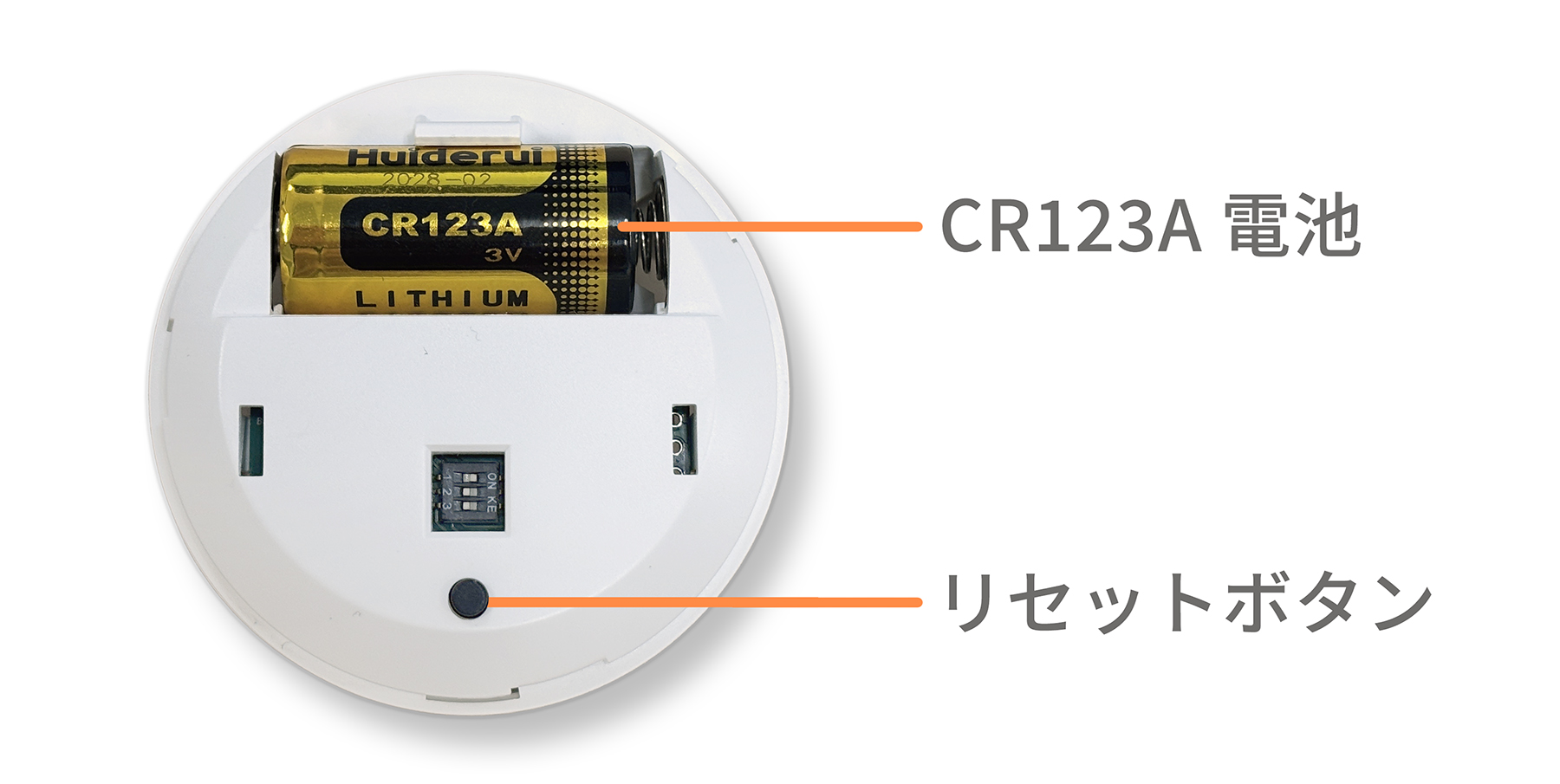

3. リセットボタン・電池の場所
リセットボタンと電池は、裏蓋を外すとアクセスできます。
以下イメージのように、表半分と裏半分を逆向きへ絞るかたちで裏蓋を外してください
4. セットアップ
1
はじめにリセットボタンを5秒ほど長押しして、セットアップ待機状態にしてください。
高速点滅のランプがセットアップ状態を表しています。
遅い点滅や点灯を行ってしまう場合は、再度高速点滅するまでリセットボタンを長押しをお試しください
2
3
4
5
セットアップが上手くいかない場合は、以下をご参照ください。
5. アプリでの表示
6. 本体の設定（検知感度など）

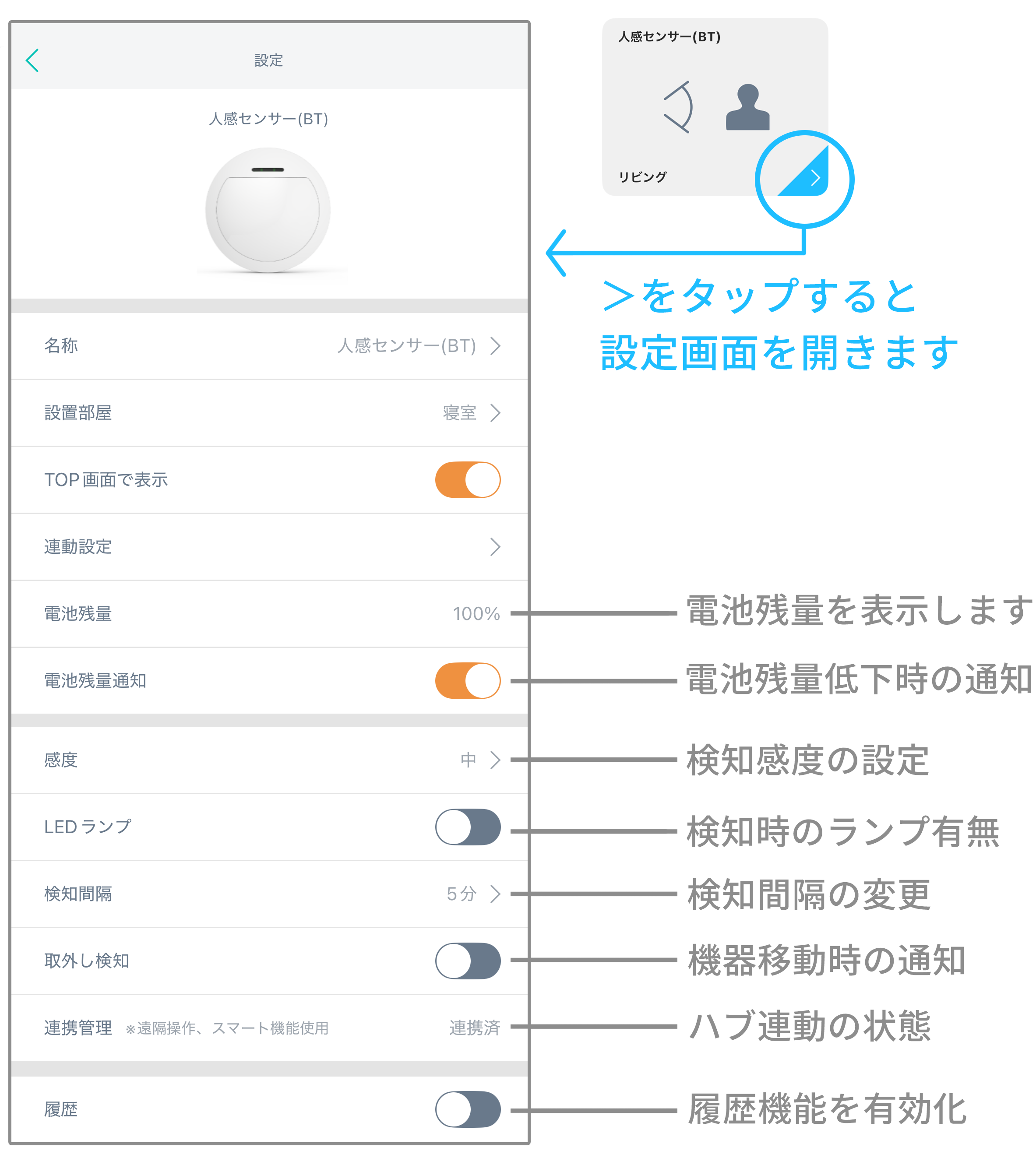

設定画面について
一部の設定について
以下の設定は、人感センサーのボタン操作が必要になります。
以下のようなポップアップが表示されたら、リセットボタンを1秒間だけ押して、ランプを点灯状態にしてから、ポップアップの「設定ボタン」を押してください。
7. 各機能の設定<スマート機能>
連動の設定
人感検知した際にHomeLinkアプリ上の機器操作させるなど、機器を自動化できます。
通知の設定
機器の状態に応じてスマートフォンへ通知させることができます。
ランプの表示
| 赤ランプ点灯 | 充電中 |
|---|---|
| 緑ランプ点灯 | 通常時・充電完了 |
| 緑ランプ点滅 | ペアリング待ち |
| 黄色ランプ | リモコンの登録・解除時に点灯 |
仕様
| 製品名 | カーテンモーター（BT） |
|---|---|
| 型番 | CT-B |
| 無線規格 | 2.4GHz IEEE 802.15.1 |
| 電源入力 | DC 12V 3A /DC 5V 1A |
| 消費電力 | 最大36W |
| 動作温度 | -20℃〜50℃ |
| 動作湿度 | ≤95%RH（結露なきこと） |
| トルク | 1.2Nm |
| 回転速度 | 低：39 RPM 中：77 RPM 高：104 RPM |
| 保護等級 | IP20 |
| 絶縁等級 | Class B |
| 荷重 | 最大50kg（レール3m以下の場合） ※荷重はレール張に比例して減少します。 参考例：レール7mの場合荷重は約35kgになります。 |
| バッテリー電圧 | 3.6V |
| バッテリー容量 | 5000mAh |
| 本体サイズ | 250 x 53 x 50mm |
| 本体重量 | 562g（実測値） |
| リセット方法 | リセットボタンを3回連続押し、緑ランプが点滅したらリセット状態です。 ※リセット後60秒以内にペアリングしてください。 |
| 付属品 | 1. カーテンモーター本体 2. 12V-3A電源アダプター 3. リモコン（スタンド、両面テープ付き） |
| 取得認定 | 技術基準適合証明（Rマーク） |
| アプリ要件 | iOS 13.0以上・Android 7.0以上 |
| 製品名 | リモコン |
|---|---|
| 無線部 | 2.4GHz IEEE 802.15.1 |
| 最大転送距離 | 15m ※障害物無しの環境での実測値です。 ご利用の環境（電波状況、通信距離、接続されたネットワーク機器や環境など）によって大きく異なります。 |
| 電池種類 | CR2032 1つ |
| 電池寿命 | 1年間 ※使用環境によって大きく異なります。 |
| サイズ | 66 x 33 x 10mm |
| 本体重量 | 18g（実測値） |
