動画マニュアル
1. HomeLinkをダウンロード
アプリ「HomeLink(ホームリンク)」をインストールしてください。
インストール時の注意点
2. HomeLinkアカウントを登録
アカウント登録
アカウント登録の際は、以下の項目にご注意ください。
・認証コードが迷惑メールフォルダに届く恐れがあります
・入力した「英数字」や「＠」が全角になっていないか
・メールアドレスに大文字が含まれていると正しく機器を使用できません
1
2
3
4
ホーム画面が表示され、アカウント登録完了です。
3.セットアップ前の事前確認
ルーター設定の確認
スマートフォンを2.4GHz帯のWi-Fiへ接続する
- 2.4GHz帯→名前の一部に”G”や”g”と表示があることが多い
例)SSID:zzzz-g - 5GHz帯→名前の一部に”A”や”a”と表示があることが多い
例)SSID:xxxx-a
スマートフォンの設定項目
- 位置情報をONにしてください。
※デバイスセットアップ時のみONにする必要があり、セットアップ完了後は位置情報をOFFにしてご利用いただけます。 - スマートフォン本体のBluetoothをオンにして下さい。
4. ロックハブのセットアップ
セットアップ時にロックハブのランプの確認を行ってください
コンセントに挿した際にランプが赤点滅していない場合は、本体下部のボタンをランプが点滅するまで長押ししてください。

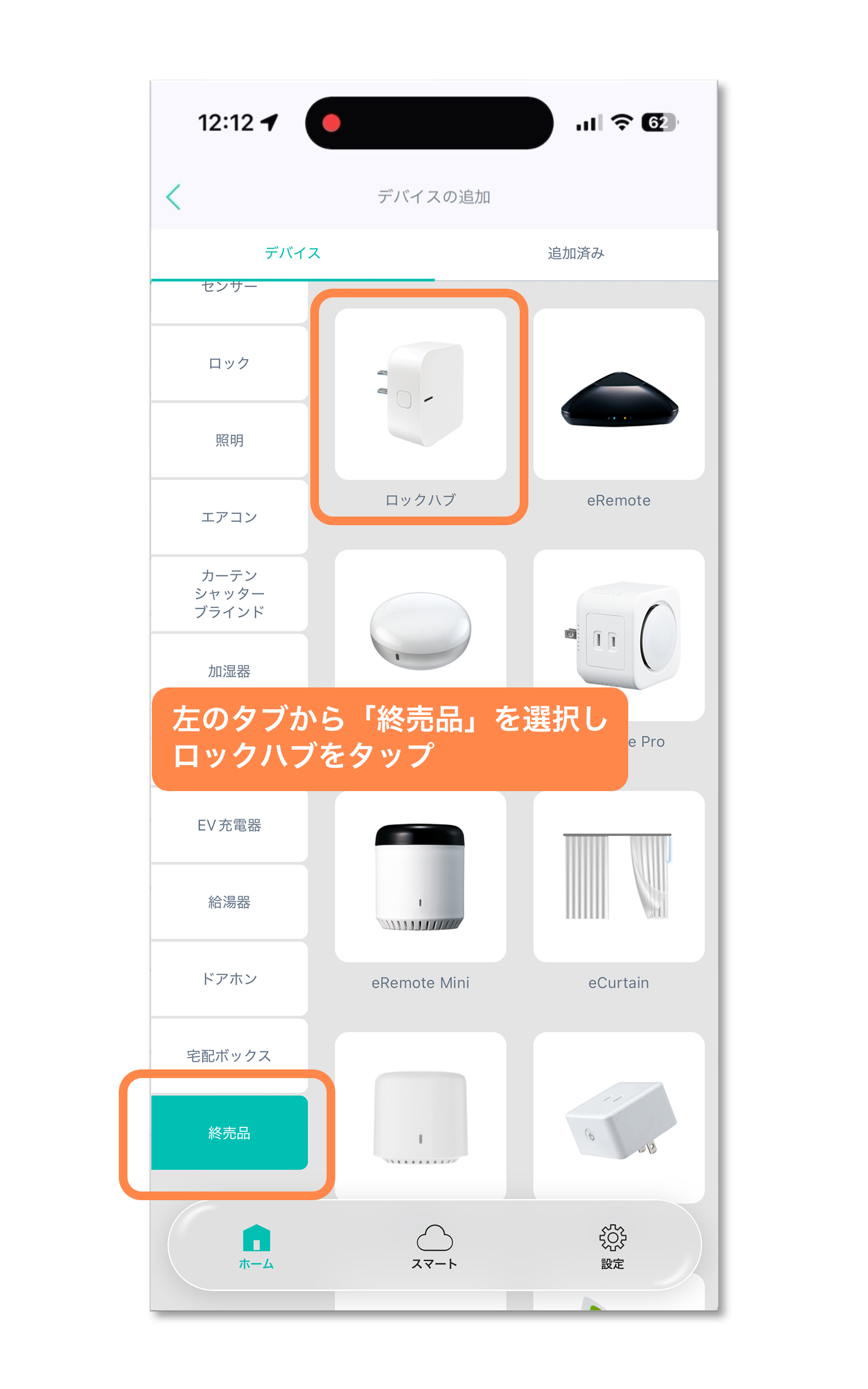

セットアップ手順
1
2
3
4
5
6
5. ロック(BLE)のペアリング
※セットアップ前にドア・鍵にロック(BLE)を設置しておいてください。
セットアップ手順
1
2
3
4
5
6
7
8
9
10
11
12
13
14
6. タッチProのペアリング
リセットボタンの場所について
ペアリングを行う工程で、リセットボタンを押す必要がございます。以下を参考にリセットボタンを押せるようご準備ください。
1
2
3
4
セットアップ手順
1
2
3
4
5
6
7
8
9
ペアリング後の設置
ペアリングが終わったら、本体付属のシールもしくはネジを使用し、ドア（屋外側）に設置してください。
7. 暗証番号の設定方法
1
2
3
4
5
8. 指紋認証の設定方法
1
2
3
4
5
6
9. ICカードの設定方法
1
2
3
4
5
6
10. 操作方法
HomeLinkアプリ内での操作
ロック(BLE)にて、アプリから施解錠が可能です。
スマートフォンがインターネットに繋がっており、ロック（BLE）がロックハブと連携していれば、どこからでも操作ができます。
タッチProでの操作
11. スマート機能について
シーンの設定
複数の動作を組み合わせて、１つの指示にまとめることができます。
連動の設定
GPSやお持ちの弊社センサー機器と連動して、機器を自動化できます。
タイマーの設定
時間を指定して、機器の動作を自動化できます。
12. ランプの状態
| Wi-Fiランプ（赤ランプ） | 点灯：Wi-Fi接続完了 消灯：Wi-Fi未接続 点滅：Wi-Fiペアリング中 |
|---|---|
| 通信状態ランプ（緑ランプ） | 点灯：サブ設備ペアリング完了 点滅：サブ設備ペアリング中 |
ロックハブの仕様
| 製品名 | ロックハブ |
|---|---|
| 型番 | G5-L |
| Wi-Fi通信規格 | IEEE802.11b/g/n |
| 周波数帯 | 2.4GHz帯（2412～2484MHz） |
| 最大伝達距離 | Wi-Fi 50m BLE 70m ※障害物無しの環境でのベストエフォート値です。 ご利用の環境（電波状況、通信距離、接続されたネットワーク機器や環境など）によって実測値が出ない場合があります。 |
| 電源 | AC 100-240V 50/60 Hz |
| 消費電力 | 最大2W |
| 動作環境（温度） | -10ºC~ 50ºC |
| 動作環境（湿度） | ≦95%RH |
| 取得認定 | 技術基準適合（Rマーク） |
| サイズ | 57 x 57 x 22mm |
| 質量 | 約50g |
| アプリ要件 | iOS 13.0以上 Android 7.0以上 |
